調試準備：
需要準備的材料：HINET
智能網關、現場安裝三菱 FX5UPLC、網線、電腦安裝 GX Works3 軟件等；
網關和 PLC 的連接方式：網關 LAN 口直接和 PLC 網線連接；
PLC 和網關的 IP 地址以及現場聯網條件說明：
三菱 FX5U 的 IP：192.168.3.250
網關 LAN 口 IP：192.168.3.11
現場聯網方式：WIFI
測試需要達到的目的：通過本地電腦上的 GX Works 3 軟件實現對遠端現場三菱 FX5UPLC 程序的上下載以及更新操作。
步驟：

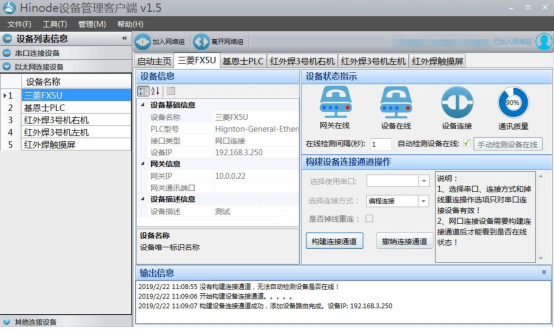

1. 客戶端正常上線，網關及設備圖標上線，指示燈亮，如圖，最小化窗口即可（不能關閉客戶端）。

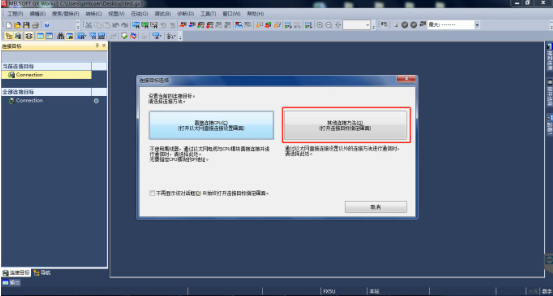

2. 打開 GXWORKS 3，點擊當前連接目標下的【Connetion】，連接目標選擇【其他連接方式】。

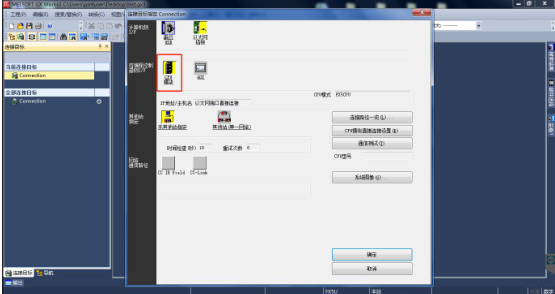

3. 點擊【CPU】模塊。

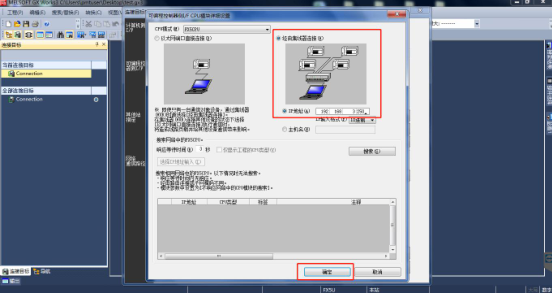

4. 選擇【經由集線器連接】，輸入 PLC 的 IP 地址后點擊【確定】。

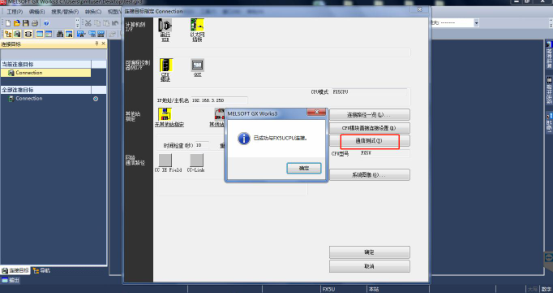

5. 點擊【通信測試】，提示“已成功與 FX5UCPU 連接”。

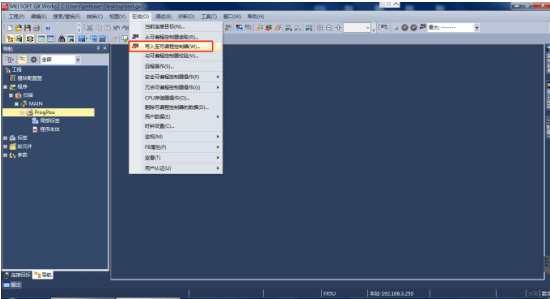

6. 點擊【在線】下的【寫入至可編程控制器】。

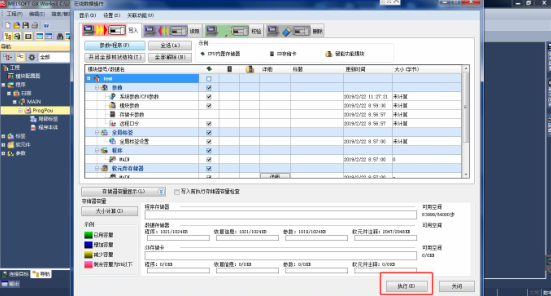

7. 點擊【執行】。

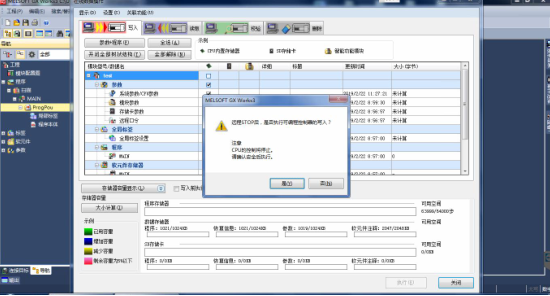

8. 提示是否執行可編程控制器的寫入，點擊【是】。

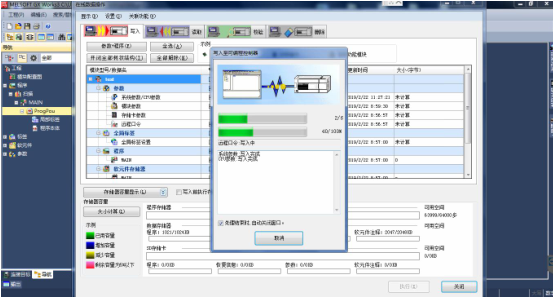

9. 寫入中。

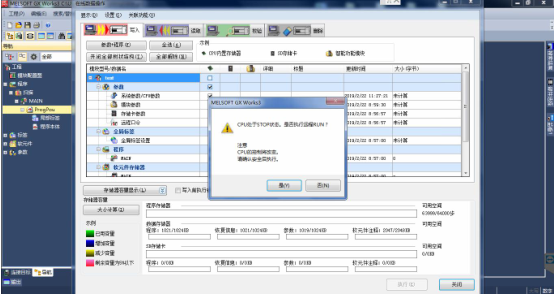

10. 提示是否執行遠程 RUN，點擊【是】。

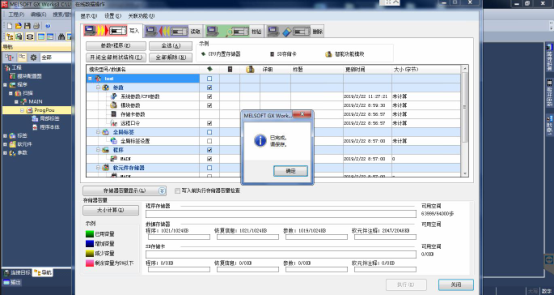

11. 完成
